Čo sú rozvádzače a rozvodnice a na čo slúžia
Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. V tejto kategórii nájdete fólie, nálepky a značenie, elektromerové rozvádzače, zásuvkové rozvodnice, skrinky na ističe, prázdne rozvodné skrine, rack skrine a príslušenstvo rozvodníc a rozvádzačov. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie. Závisí najmä od miesta montáže (interiér/exteriér), požadovaného krytia IP, počtu modulov na DIN lištu, typu dverí (plné/priehľadné), potreby N/PE svorkovníc a od toho, či ide o hotové zásuvkové vyhotovenie (napr. 16 A/32 A, 230 V/400 V) alebo prázdnu skriňu na osadenie prístrojmi.
Ako vybrať správne rozvádzače a rozvodnice
Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere).
Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67).

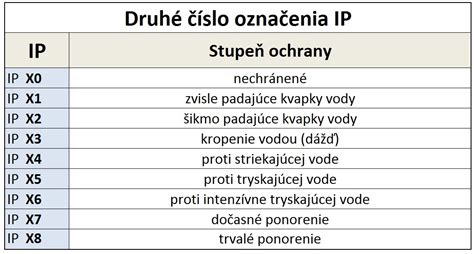

Krytie (IP) - do interiéru sa bežne volí IP20/IP30 alebo IP40, do dielne a exteriéru IP44, IP54, IP55 až IP67; vyššie IP znižuje riziko vniknutia prachu a vody (napr. rozvodnica s držiakom a vývodkou v IP67).
Počet modulov (M) a radenie - určite si rezervu pre budúce doplnenie; v ponuke sú malé rozvodnice (napr. 5M, 7M, 11M, 13M) aj viacradové rozvádzače typu 4×12 modulov alebo 6×24 modulov.
Spôsob montáže - nástenné vyhotovenie urýchľuje montáž v technickej miestnosti, zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku (napr. zapustený bytový 90M s kovovými dvierkami).
Typ dverí a prístup - plné dvere znižujú riziko nechceného zásahu, priehľadné dvere zjednodušujú kontrolu; pri servise pomôžu aj náhradné dvere/dvierka (napr. presklené alebo transparentné pre konkrétne rady rozvádzačov).
Vyhotovenie zásuviek a istenie
Pri zásuvkových rozvodniciach sledujte kombináciu 230 V/400 V, počet a typ pólov (napr. 5P), menovité prúdy 16 A/32 A a či je rozvodnica neistená, istená alebo má „možnosť istenia“ pre doplnenie prvkov podľa projektu.
Materiál a odolnosť skrine - plastové skrine sú ľahké a vhodné do bežných priestorov, kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55).
Rack skrine vs. klasický rozvádzač

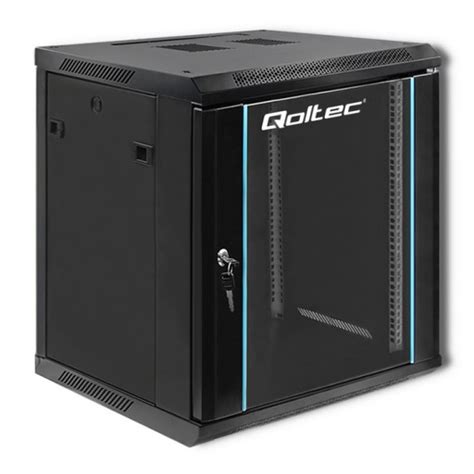

Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov.
Najčastejšie otázky a praktické doplnenia
- Aké krytie IP zvoliť pre rozvodnicu do exteriéru alebo na stavbu? Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Príkladom je zásuvková rozvodnica s vývodkou a držiakom v IP67, ktorá lepšie znáša mokré a prašné prostredie.
- Čo znamená „5P“ pri zásuvke 400 V a kedy ho potrebujem? Označenie 5P znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N (napr. kombinované záťaže 230/400 V). V ponuke sú zostavy napr. 16 A/400 V/5P v kombinácii s 230 V zásuvkami.
- Aký je rozdiel medzi neistenou rozvodnicou a rozvodnicou s možnosťou istenia? Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.
- Koľko modulov má mať bytový rozvádzač a prečo sa oplatí rezerva? Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napr. 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napr. 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine.
- Kedy zvoliť rack skriňu a kedy klasický elektrický rozvádzač? Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov.
Praktické zhrnutie výberu a usporiadania
Pri výbere si zvolte smerovanie podľa prostredia, očakávaného budúceho rozšírenia, počtu modulov, krytia IP a spôsobu montáže. Rozvádzače a rozvodnice by mali zabezpečiť bezpečné rozdelenie a ovládanie obvodov, ochranu vodičov a praktickú údržbu v čase prevádzky.
Špeciálne odporúčania pre domáce a priemyselné prostredie

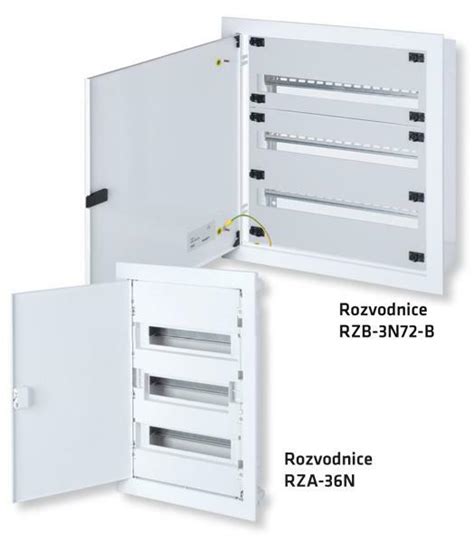

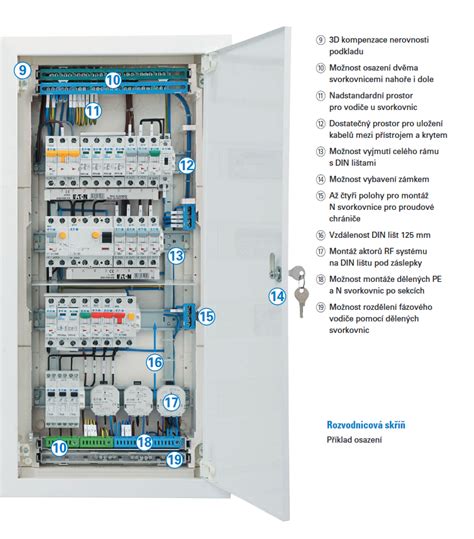

Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch. Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napr. IP44 až IP67 podľa prostredia.
